SHF-105-01-F-D-SM

Name: Samtec SHF-105-01-F-D-SM
Brand: Samtec
SKU: 200-SHF10501FDSM
Price: 1.8 EUR
Availability: InStock

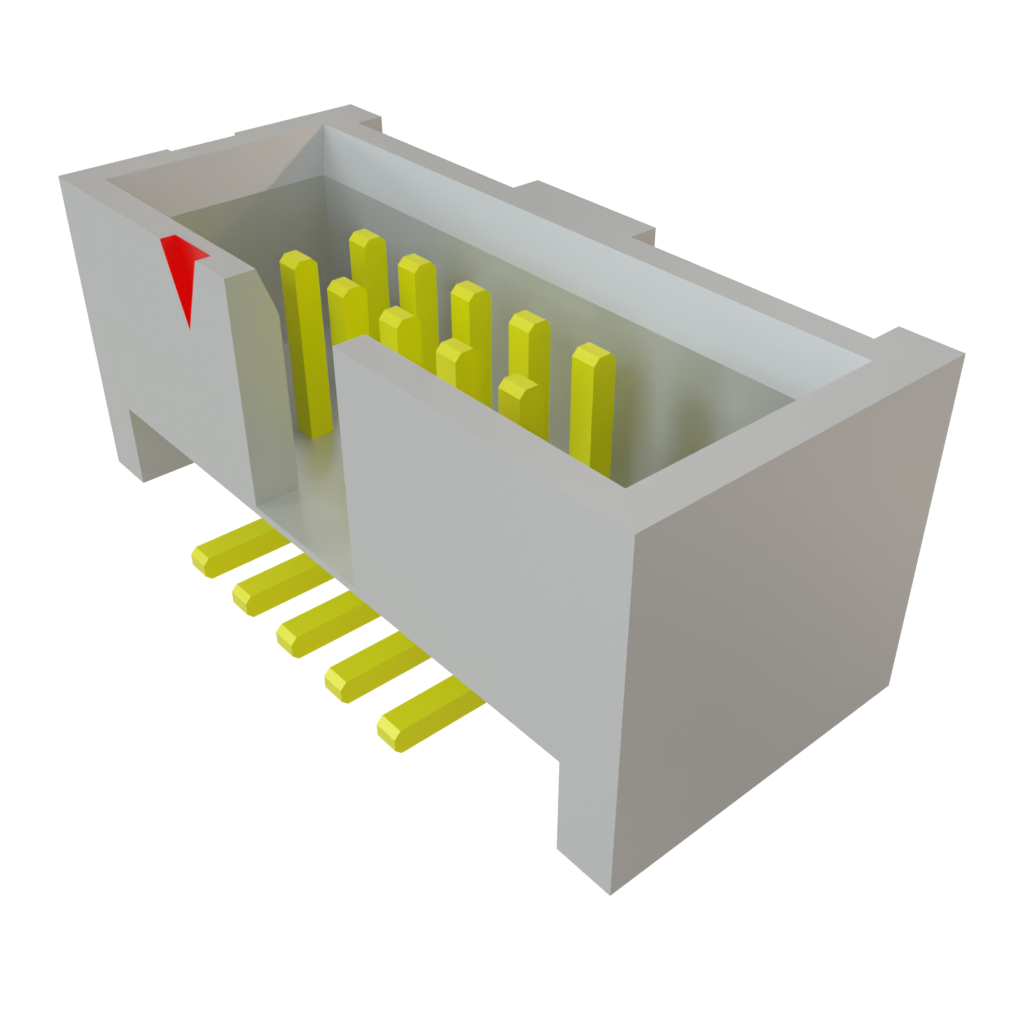

Resimler sadece referans içindir
Ürün Teknik Özelliklerine Bakın

Mouser Numarası:

200-SHF10501FDSM

Ürt. Numarası:

SHF-105-01-F-D-SM

Ürt.:

Samtec

Açıklama:

Başlıklar ve Kablo Muhafazaları Shrouded Terminal Strip

ECAD Modeli:

Bu dosyayı ECAD Aracınız için dönüştürmek için ücretsiz Library Loader dosyasını indirin. ECAD Model hakkında daha fazla bilgi edinin.

Daha Fazla Bilgi

Samtec SHF-105-01-F-D-SM hakkında daha fazla bilgi edinin

Stokta Var: 1.250

Stok:: 1.250 Hemen Gönderilebilir

Beklenmeyen bir hata oluştu. Lütfen daha sonra tekrar deneyin.
Fabrika Teslim Süresi:: 4 Hafta Gösterilenden daha büyük miktarlar için fabrikada tahmini üretim süresi.

Miktar Girin:

Minimum: 1 Çoklu: 1

Birim Fiyat:

-,-- €

Toplam Fiyat:

-,-- €

Tahmini Gümrük Vergisi:

Fiyatlandırma (EUR)

Miktar	Birim Fiyat	Toplam Fiyat
	1,80 €	1,80 €
	1,60 €	144,00 €
	1,29 €	696,60 €
	1,19 €	1.231,65 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Ürün Niteliği	Öznitelik Değeri	Özellik Seçin
Üretici Firma:	Samtec
Ürün Kategorisi:	Başlıklar ve Kablo Muhafazaları
RoHS:
Ürün:	Headers
Tip:	Shrouded
Pozisyon Sayısı:	10 Position
Saha:	1.27 mm (0.05 in)
Satır Sayısı:	2 Row
Satır Aralığı:	1.27 mm (0.05 in)
Montaj Stili:	SMD/SMT
Sonlandırma Stili:	IDC
Montaj Açısı:	Straight
Kontak Cinsiyeti:	Pin (Male)
Kontak Kaplama:	Gold
Birleşme Direği Uzunluğu:	3.05 mm (0.12 in)
Seri:	SHF
Uygulama:	Board-to-Cable
Minimum Çalışma Sıcaklığı:	- 55 C
Maksimum Çalışma Sıcaklığı:	+ 125 C
Paketleme:	Tube
Marka:	Samtec
Kontak Malzemesi:	Phosphor Bronze
Yanıcılık Derecesi:	UL 94 V-0
Muhafaza Rengi:	Black
Muhafaza Materyalleri:	Liquid Crystal Polymer (LCP)
Mandallama Tipi:	Unlatched
Ürün Tipi:	Headers & Wire Housings
Fabrika Paket Miktarı:	45
Alt kategori::	Headers & Wire Housings

Bulunan ürünler:

Benzer ürünleri göstermek için en az bir onay kutusu seçin

Bu kategorideki benzer ürünleri göstermek için yukarıda en az bir onay kutusu seçin.

Seçilen özellikler: 0

Belgeyi Filtrele:

Images

Resim

Models

SHF-105-01-F-D-SM Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Dimensional Drawing, Footprint, and Part Number Configuration

CNHTS:: 8538900000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 85366999
BRHTS:: 85366990
ECCN:: EAR99

ECF/EHF/ESHF/SHF Shrouded & Ejector IDC Headers

Samtec ECF/EHF/ESHF/SHF Shrouded and Ejector IDC Headers offer a .050" (1.27mm) pitch with through-hole, right-angle, and surface mount tail styles available in common pin counts from 4 to 25. The IDC headers are designed for use with the FFSD flat ribbon and FFTP twisted pair cable assemblies. The SHF shrouded PCB mounting terminal strips and the EHF double-row shrouded headers feature a polarization notch, the EHF components are also fitted with ejectors. The Samtec ECF/EHF/ESHF/SHF Shrouded and Ejector IDC Headers operate in a temperature range from -55°C to +125°C, are RoHS compliant and lead-free solderable.
