MEC5-130-01-L-DV-W1-K

Name: Samtec MEC5-130-01-L-DV-W1-K
Brand: Samtec
SKU: 200-MEC513001LDVW1K
Price: 11.9 EUR
Availability: OutOfStock

Resimler sadece referans içindir
Ürün Teknik Özelliklerine Bakın

Mouser Numarası:

200-MEC513001LDVW1K

Ürt. Numarası:

MEC5-130-01-L-DV-W1-K

Ürt.:

Samtec

Açıklama:

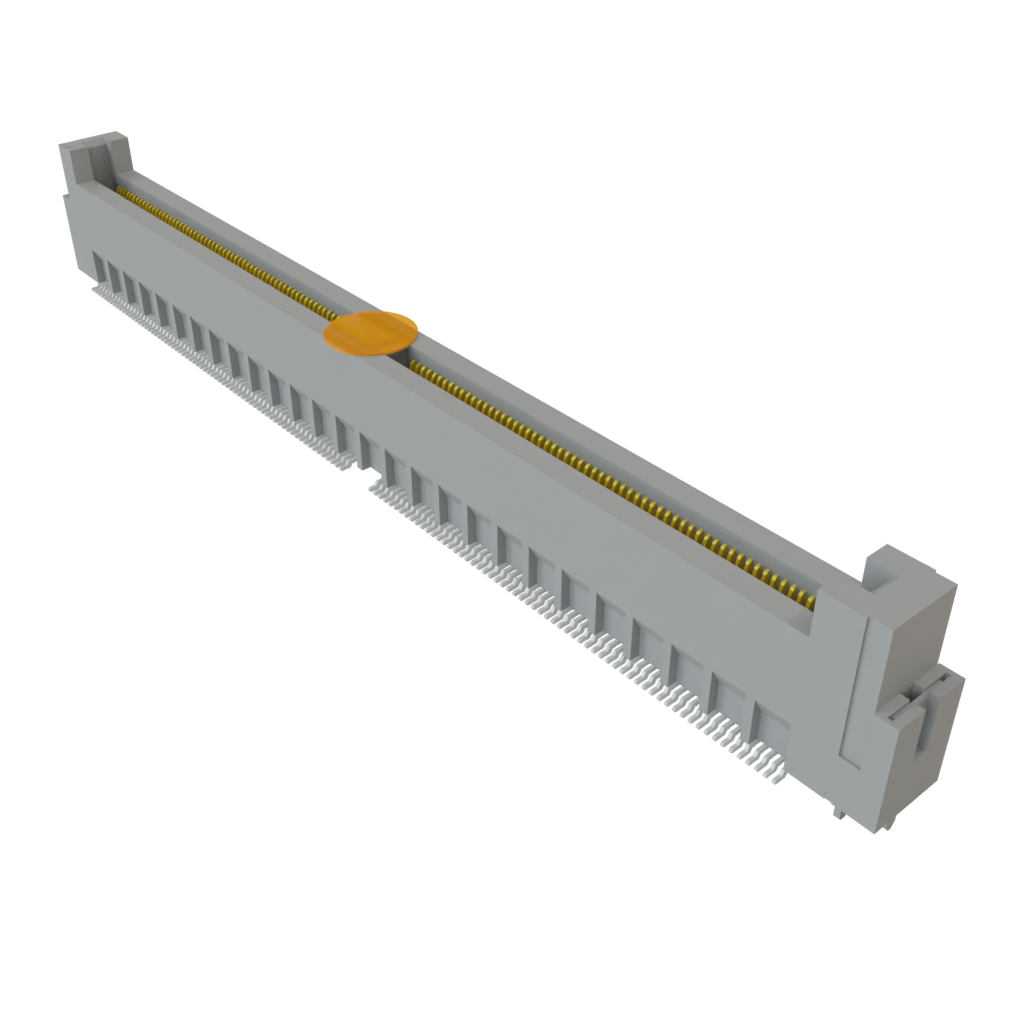

Standart Kart Kenarı Konnektörleri 0.50 mm Mini Edge Card Connector

Veri Sayfası:

MEC5-130-01-L-DV-W1-K Veri Sayfası (PDF)

ECAD Modeli:

Bu dosyayı ECAD Aracınız için dönüştürmek için ücretsiz Library Loader dosyasını indirin. ECAD Model hakkında daha fazla bilgi edinin.

Daha Fazla Bilgi

Samtec MEC5-130-01-L-DV-W1-K hakkında daha fazla bilgi edinin

Stok Durumu

Stok:: 0

Bu ürünü hâlâ tekrar siparişle satın alabilirsiniz.

Beklenmeyen bir hata oluştu. Lütfen daha sonra tekrar deneyin.
Fabrika Teslim Süresi:: 4 Hafta Fabrikada tahmini üretim süresi.

Miktar Girin:

Minimum: 1 Çoklu: 1

Birim Fiyat:

-,-- €

Toplam Fiyat:

-,-- €

Tahmini Gümrük Vergisi:

Fiyatlandırma (EUR)

Miktar	Birim Fiyat	Toplam Fiyat
	11,90 €	11,90 €
	11,27 €	112,70 €
	10,84 €	476,96 €
	10,28 €	1.130,80 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Ürün Niteliği	Öznitelik Değeri	Özellik Seçin
Üretici Firma:	Samtec
Ürün Kategorisi:	Standart Kart Kenarı Konnektörleri
RoHS:
Ürün:	Sockets
Pozisyon Sayısı:	260 Position
Saha:	0.5 mm
Montaj Stili:	Board Lock
Montaj Açısı:	Straight
Kontak Kaplama:	Gold
Seri:	MEC5
Marka:	Samtec
Kontak Malzemesi:	Phosphor Bronze
Montaj Ülkesi:	Not Available
Dağıtım Ülkesi:	Not Available
Menşe Ülke:	CN
Akım Oranı:	1.5 A
Muhafaza Materyalleri:	Liquid Crystal Polymer (LCP)
Maksimum Çalışma Sıcaklığı:	+ 125 C
Minimum Çalışma Sıcaklığı:	- 55 C
Satır Sayısı:	2 Row
Paketleme:	Tray
Ürün Tipi:	Standard Card Edge Connectors
Fabrika Paket Miktarı:	22
Alt kategori::	Card Edge Connectors
Voltaj Derecesi:	125 V

Bulunan ürünler:

Benzer ürünleri göstermek için en az bir onay kutusu seçin

Bu kategorideki benzer ürünleri göstermek için yukarıda en az bir onay kutusu seçin.

Seçilen özellikler: 0

Belgeyi Filtrele:

Veri Sayfası

MEC5-130-01-L-DV-W1-K Veri Sayfası (PDF)

Images

Resim

Specification Sheets

Technical Resources

Test Report (PDF)

CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

5G Solutions

Samtec 5G Solutions support the ultra-high frequencies and high data rates that emerging 5G technologies demand. As this 5G network quickly gains momentum, new systems, devices, and equipment are needed for technologies such as mmWave, Massive MIMO, beamforming, and full-duplex (FDX). Samtec 5G Solutions feature high-performance products for four applications: Test and Development Systems, Remote Radio and Active Antennas, Network Equipment, and Automotive and Transportation.

High-Speed Edge Card Connectors

Samtec High-Speed Edge Card Connectors feature a wide variety of pitches, including 0.5mm, 0.635mm, 0.8mm, 1mm, 1.27mm, 1.6mm, and 2mm. Mounting angles include straight, right, and vertical. These connectors are offered in an expansive range of mounting styles such as edge mount, board lock, mounting peg, SMD/SMT, straddle mount, through hole, and more. The number of positions on Samtec High-Speed Edge Card Connectors ranges from 8 to 300.

MEC5 Extreme Density Micro Edge Card Sockets

Samtec MEC5 Extreme Density Micro Edge Card Sockets are 0.50mm pitch edge card sockets with a justification beam. This design allows high-speed signals to pass through an incredibly dense connector while keeping the mating PCB at a reasonable cost. The justification beam of the socket is designed to shift the card into proper alignment with the contacts allowing for a standard board tolerance on cards that typically would not work with ultra-fine pitch connectors. Manufacturing costs are optimized, creating 30% to 50% PCB cost savings and a high yield for standard cards.
